Snow King - lasten moottorikelkka

Keskustelun 'Muut merkit' on aloittanut käyttäjä Rave RE, 30/12/07.

  1. juttu10

    juttu10 Finncat83+82+89 Olympic73+72 Elan84 ja SnowKing

    Vs: Snow King - lasten moottorikelkka

    Skootterihan siihen on sisään leivottu - mutta skootterin taka-akselilta on vielä harvalla ketjuvälityksellä varsinaiselle vetoakselille, joka on suoraan takana about samassa korkeudessa kuin skootterin vetoakseli.

    Voimansiirtolinja on luvattoman pitkä siis, matto istuu hyvin kaukana painopisteestä ja muksun paino ei asiaan paljoa hetkauta..

  2. juttu10

    juttu10 Finncat83+82+89 Olympic73+72 Elan84 ja SnowKing

    Vs: Snow King - lasten moottorikelkka

    Noniin, tämäkin case on avattu..

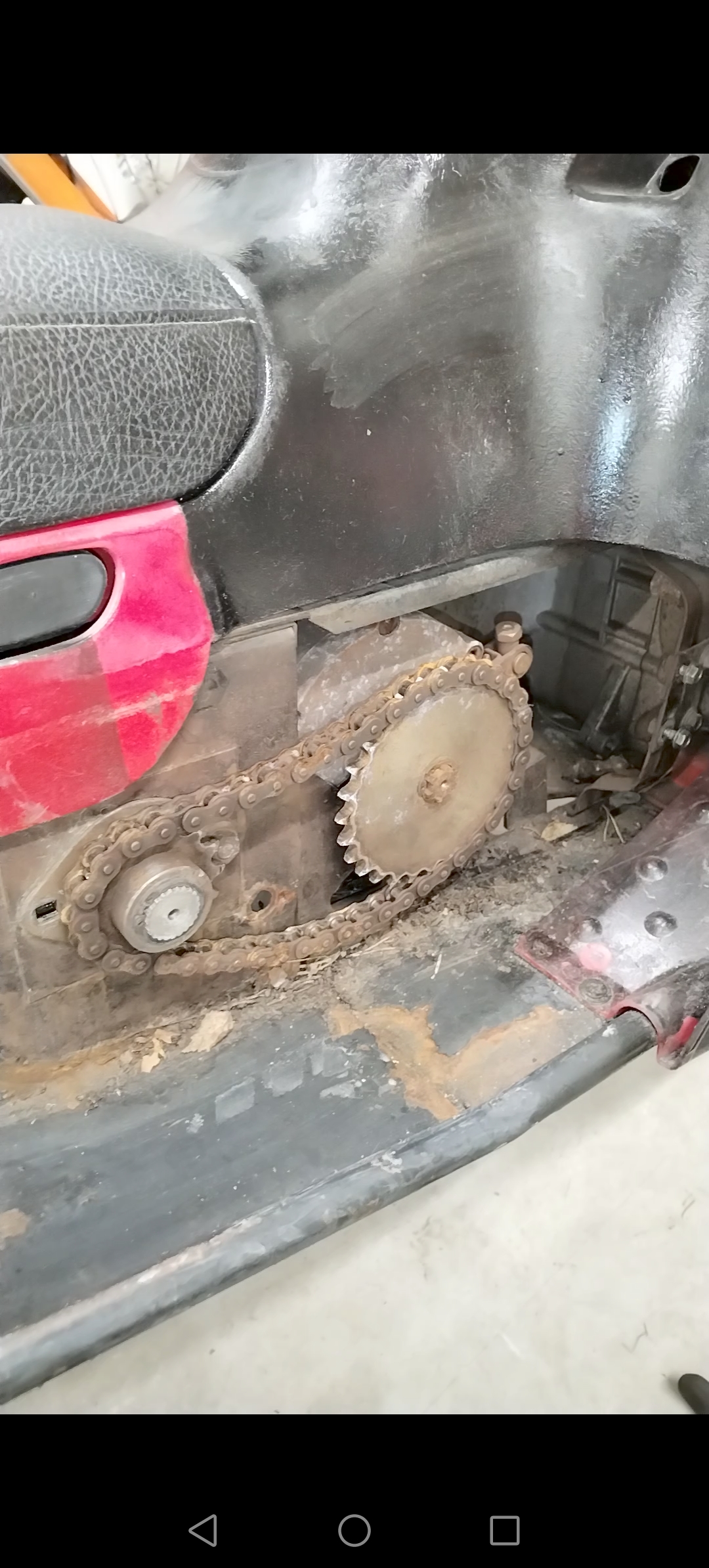

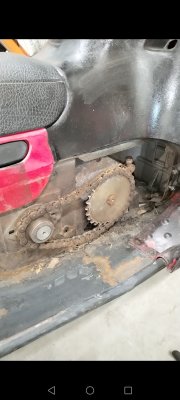

    Kelkan vasemmalta puolelta: Ja oikealta:
    [​IMG] [​IMG]
    - välitys on siis "takanavalta" ylöspäin, koskapa vetorissa on vain 80mm..4-hampainen ::)
    - tuo alumiinilimppu ison rattaan takana on jarrun pesä (eipä tähän muualle olisi jarrua saanutkaan tehtyä, ellei Stiga mallista ;) )

    Akselin päistä lukkorenkaat pois ja pallomaisten laakerien kauloilta (tunnelin puolelta) 2+2 lukkoruuvia, niin akselia sai taputeltua suuntaansa senverran että sai laakerin taakse ulosvetimen käpälät. Vasen puoli itseasiassa jumitti niin, että piti ne vetopyörän haitat ruuvata irti ensin, sai M8hex14 muttereiden verran lisää liiketilaa akselille.

    Sitten se sopiikin tulemaan rattaan puolelta senverran ulos, että lyhyempi pää kääntyy reijästä pois.

    Lisää kuvaa seuraa, mutta totesin jo homman pelittävän kun kääntää vetolaipat toisinpäin, laittaa 2..4mm vahvuudelta prikkoja ja siihen omatekoinen 20mm levystä D114mm 4-piikkinen vetoratas (tai esim D110 tangosta 20m siivu), jossa siis 4 reikää samoissa kohden kuin vanhat vetohaitat oli. Ja kasaus takaisin :)
    EDIT: Etralta Tampereelta 125 millisestä tangosta 2kpl siivuja yht 12EUR alv0 :) kallista ;)

    Niin ja matosta pitää puukottaa loputkin vetonastat vex.

  3. paavojaelvis

    paavojaelvis Well-Known Member

    Vs: Snow King - lasten moottorikelkka

    Voi ristus mikä viritys... ::)
    Kun tuota jarruvaijerin vetoa kattelee, niin ei oo vaikea kuvitella kuinka raskaskäyttöinen se on.

  4. juttu10

    juttu10 Finncat83+82+89 Olympic73+72 Elan84 ja SnowKing

    Vs: Snow King - lasten moottorikelkka

    Juu ratkaisut on huonoja, surkeatehoisen rumpujarrun takia on tehty monen kilon mötikkä ja mainittu vaijeri on todella kankea, mutta sitä korvaa erikoispitkä jarrukahva, jolla 8v poika saa kelkan pysähtymään, kun nousee seisomaan ja vetää koko painollaan kahvasta ::)

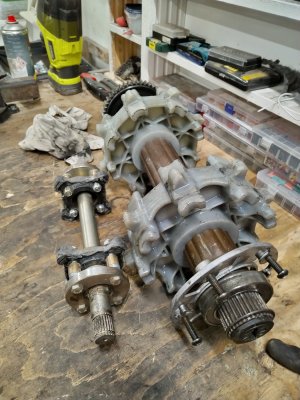

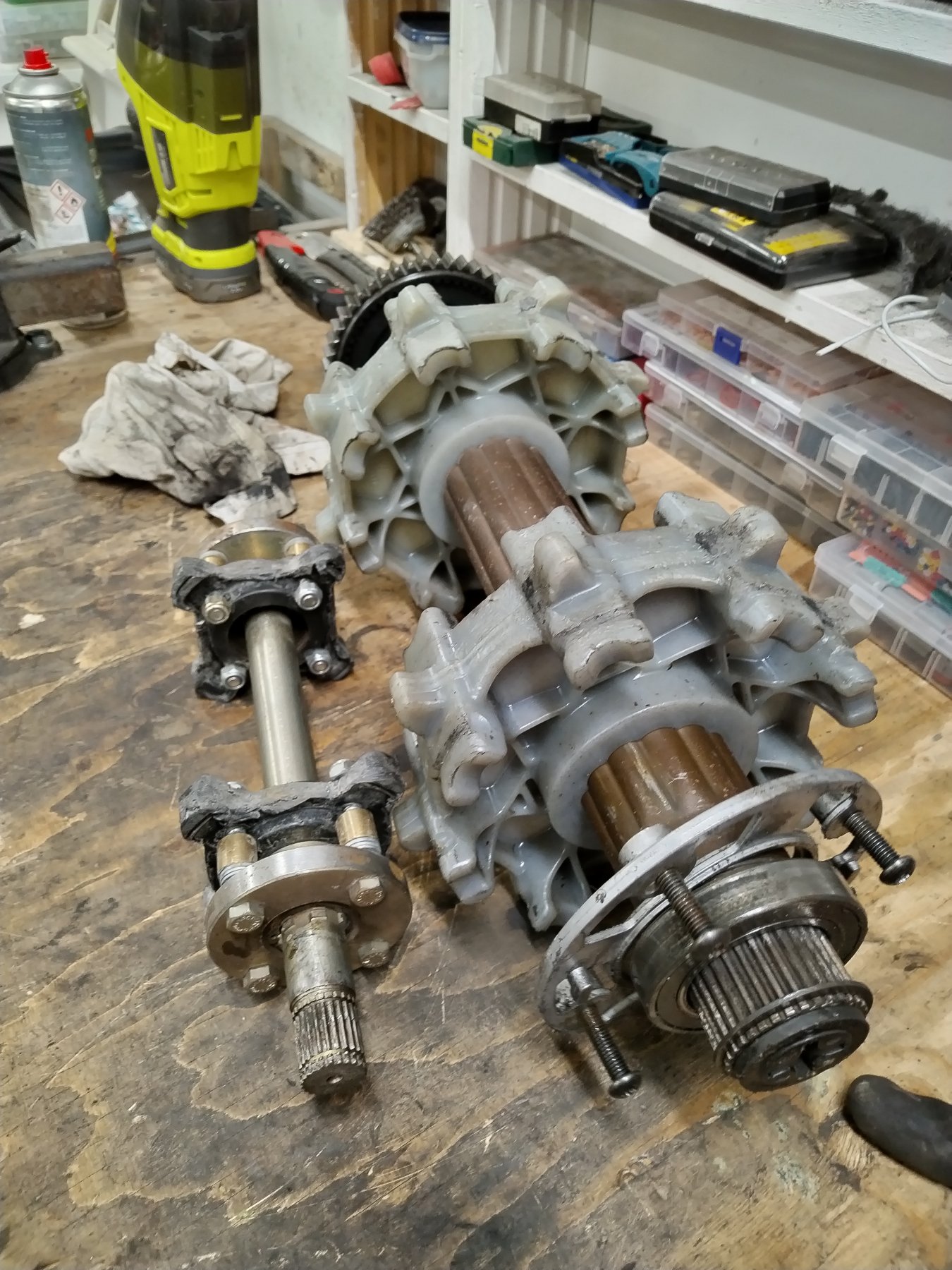

    Tässä vetoakseli, laipat käännettynä ja 1000-kovat PE kiekot:
    [​IMG] [​IMG]

    Maton reijät on 28mm ja PE fillari 22mm. Ei kun työstämään ;D
    **********
    Myöhemmin, alkaa muistuttaa vetorissaa..
    [​IMG]
    On se lujaa tavaraa, tollanen markettivannesaha ei tahdo jaksaa..

    Pitää vielä halkaisijaa pienentää, kun nuo maton soljet tulee 2..3mm sisäänpäin tuosta maton pinnasta.

  5. paavojaelvis

    paavojaelvis Well-Known Member

    Vs: Snow King - lasten moottorikelkka

    Joo. Ajatteleppa kuinka helposti ja halvalla tuohon vetarin päähän olis laittanut hydraulisen levyjarrun sieltä skootterin toisesta päästä... ;D

    Jos tarttet, niin voin vaikka lahjoittaa emmeet.

  6. Vanahanaama

    Vanahanaama 04Evo600&Lynx rave 150&Evinrude

    Vs: Snow King - lasten moottorikelkka

    Pojan 97 lynx rave 150 on sentään läpivetävät vakiona :D Vielä kun isin cattiin saatas :(

  7. juttu10

    juttu10 Finncat83+82+89 Olympic73+72 Elan84 ja SnowKing

    Vs: Snow King - lasten moottorikelkka

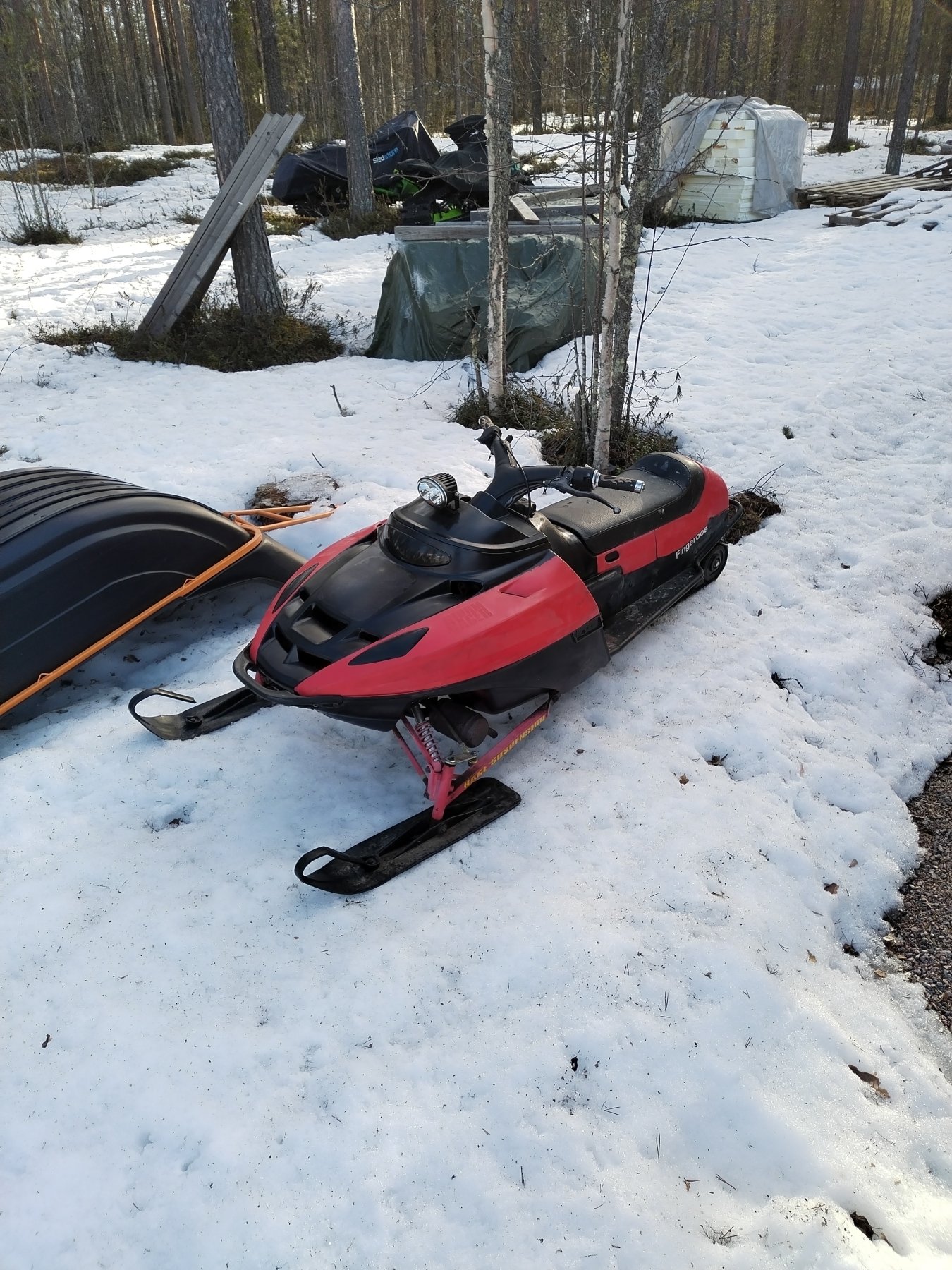

    Lukuisien turhien työvaiheiden ja loputtoman tu(u)naamisen jälkeen..

    [​IMG]

    Kelkka koekäytetty pihassa, hyvin vetää taas 8)

    Ainoo vaan että matto luisuu taka-akselilta hiukka sivuun kallistustilanteissa..kun ne nappulat ei sitten enää ole ohjaamassa ::) mutta eipä se kauas karkaa kun on niiiiiin pitkä matto ;D

    PRO tuunaaja olis tiputtanu akselin skootterin koneen alle, ketjuveto pystyyn ja 5-6hampainen vetoratas..jnejne..elämä on.

  8. juttu10

    juttu10 Finncat83+82+89 Olympic73+72 Elan84 ja SnowKing

    Vs: Snow King - lasten moottorikelkka

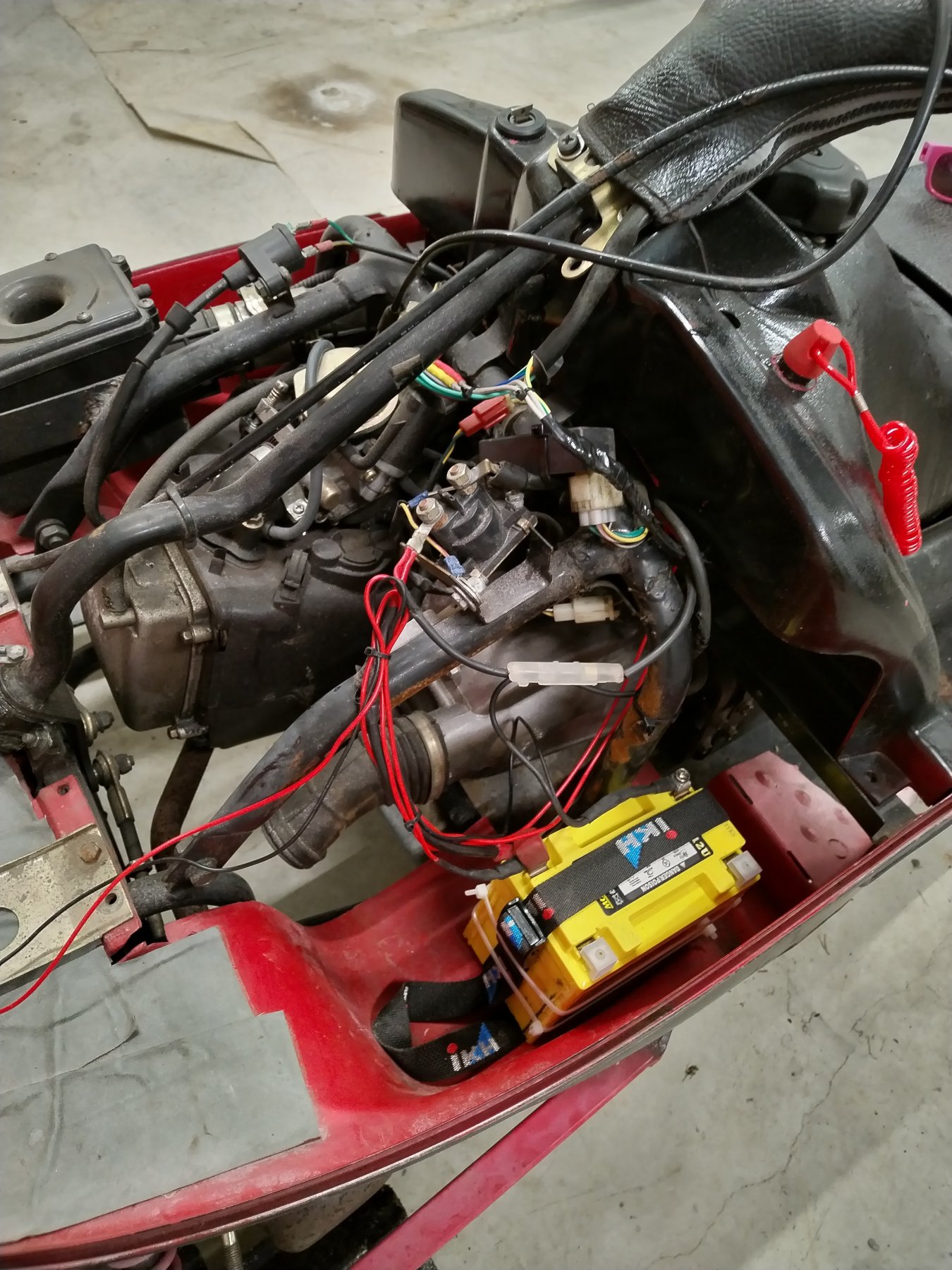

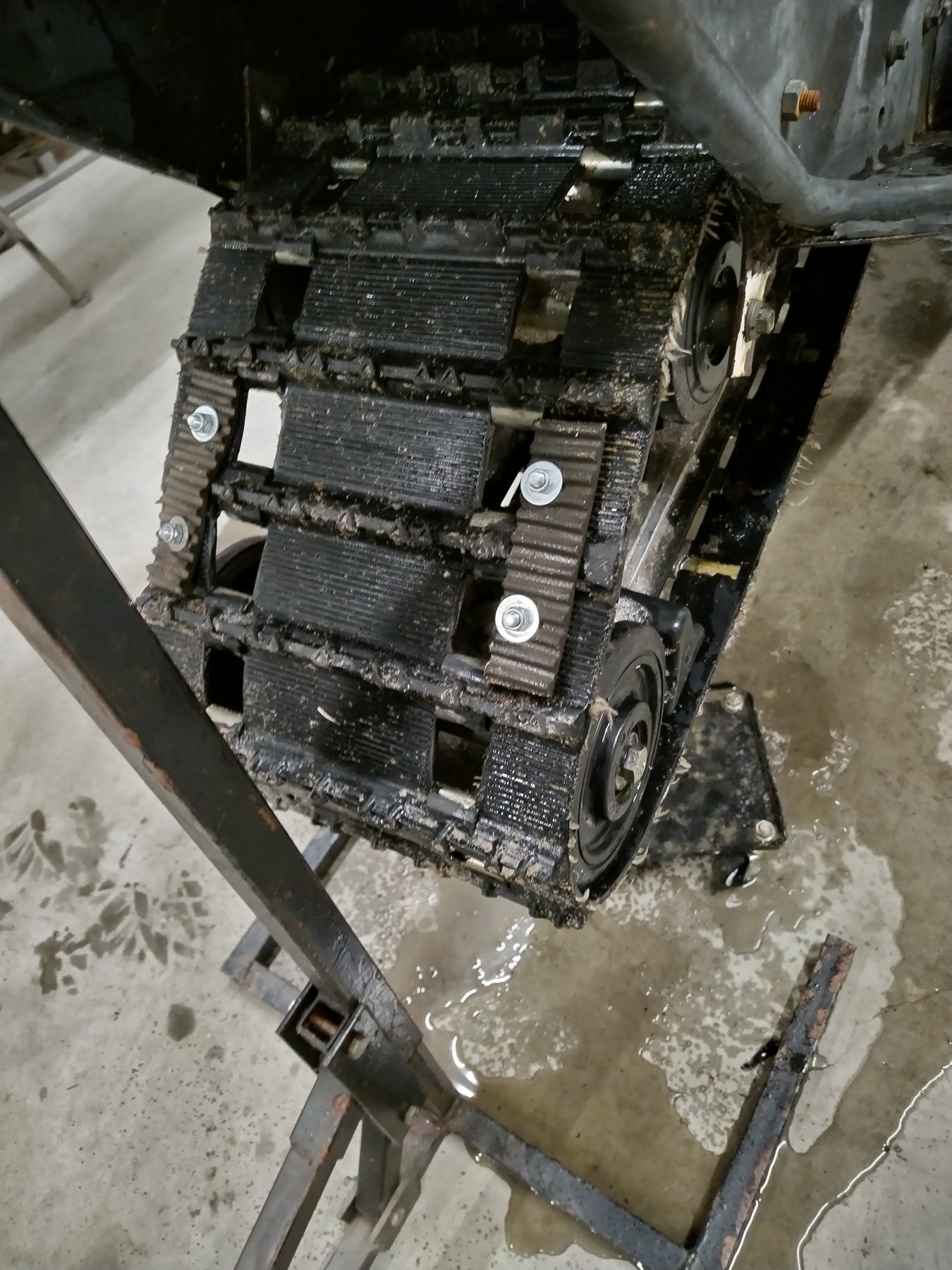

    Huoltokohteet on muuten samat kuin isien kelkoissa

    [​IMG] [​IMG]

    8mm pyörötanko toiminee tässäkin :)

  9. paluumuuttaja

    paluumuuttaja Member

    Vs: Snow King - lasten moottorikelkka

    Jos tarvitsetta palstan lukijat varaosia niin mulla on yksi kelkka osina ja muutama ajossa.
    Ei muuta kuin YVta kehiin.

  10. Mara

    Mara startrak

    Vs: Snow King - lasten moottorikelkka

    Saako tähän uutta mattoa mistään? Kaverin poitsulla tämmönen ja matto hyppii yli kun vetonappuloita puuttuu matosta. Motorpower ainoa mistä löysin osia näihin mutta ei sielläkään mattoa ole.

  11. T-Cat

    T-Cat Well-Known Member

    Vs: Snow King - lasten moottorikelkka

    Composit tai Kiina?

  12. Kumipolvi

    Kumipolvi New Member

    Vs: Snow King - lasten moottorikelkka






    Löytyykö tuulilasia?

  13. Kumipolvi

    Kumipolvi New Member

    eikö ole kellää varaosina tämmöstä vehettä?

  14. juttu10

    juttu10 Finncat83+82+89 Olympic73+72 Elan84 ja SnowKing

    Meidän junnu lupasi että ei tarvi isin korjata..saa myydä pois :)

    Matto nääs porsi, lähti muutaman reikävälin kokoinen pala toiselta reunalta irti..syy tähän tietysti se, etten laittanut taittoakselille hampaallista ratasta, joka olisi pitänyt maton linjassaan..veto kohdistui vain toisen puolen reijille mutkissa..eli kokoajan ympyrää ajettaessa o_O

    MYYDÄÄN!
    Snow-King rikkinäisellä matolla. Ei tuulilasia enää tallessa, nokka kolaroitu ja paikkailtu, penkki ehjä.
    Ylöjärvellä, hinta 300EUR
    Kone 100-varma käynnistymään, lähti nytkin (latauksen jälkeen) helposti.

    Kuvia sähköpostiin.
    yv tai juhat ä(t) rokki.net

    Viimeksi muokattu: 23/10/17
